KCドレン・脱気筒 シリーズ
下地の残存水分や湿り空気が対応熱で熱せられる事により発生する「湿り空気圧」を外部へ排出し、防水層のフクレを防ぎます。
![KC脱気筒 一般用](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image1.jpg)
KC脱気筒 一般用
![KC脱気筒 塩ビシート用](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image2.jpg)
KC脱気筒 塩ビシート用

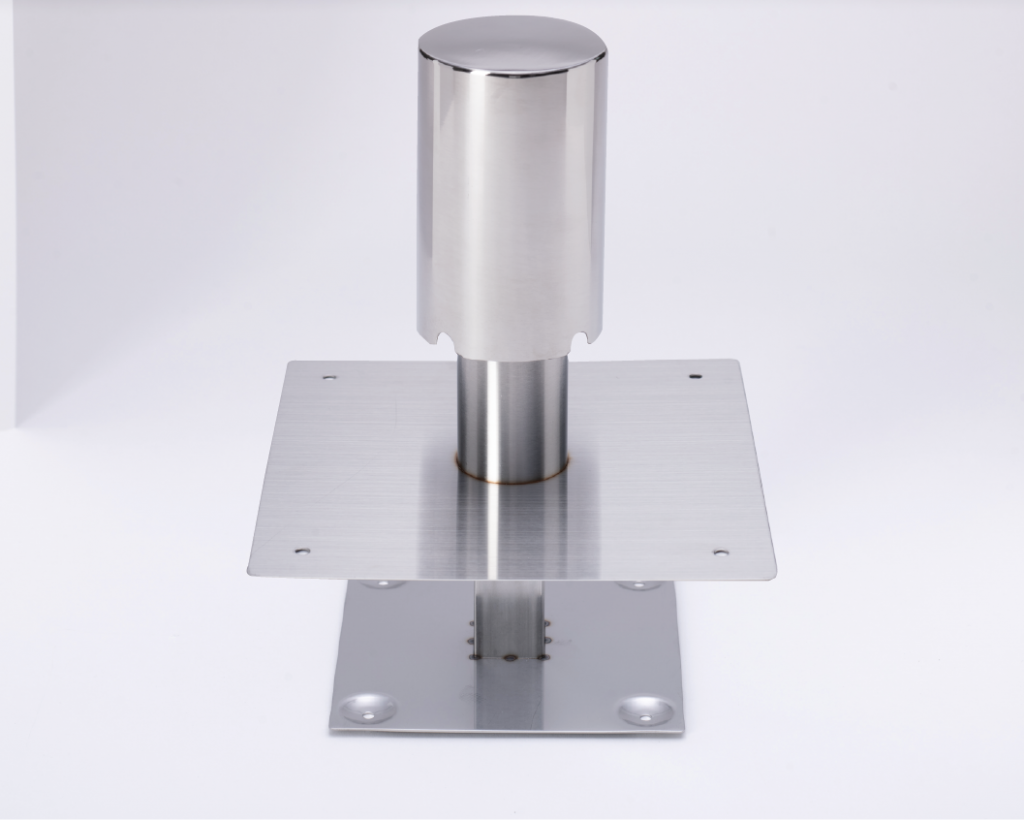

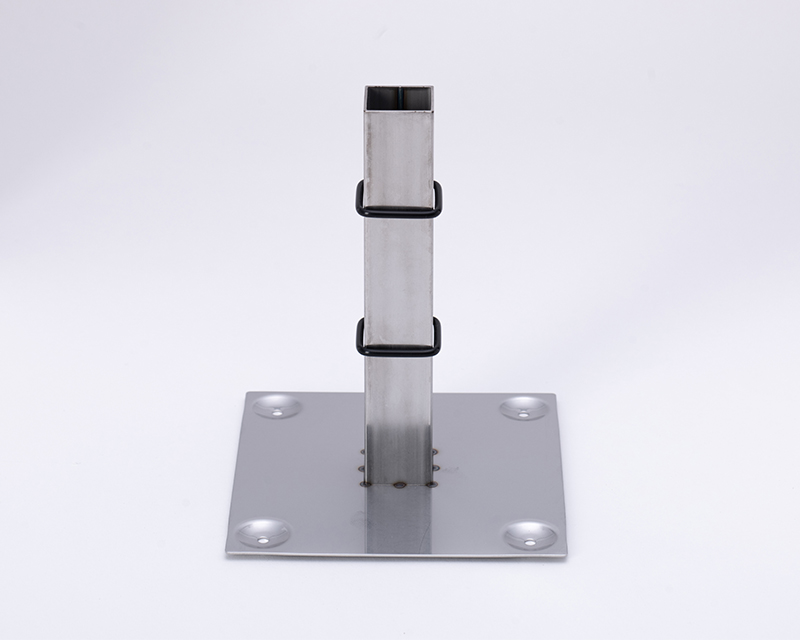

![K・C脱気筒 一般用コア付](/wordpress/wp-content/uploads/3722a36f7c6e421fed2ebd2d77d03f32-1024x820.png)
K・C脱気筒 一般用コア付

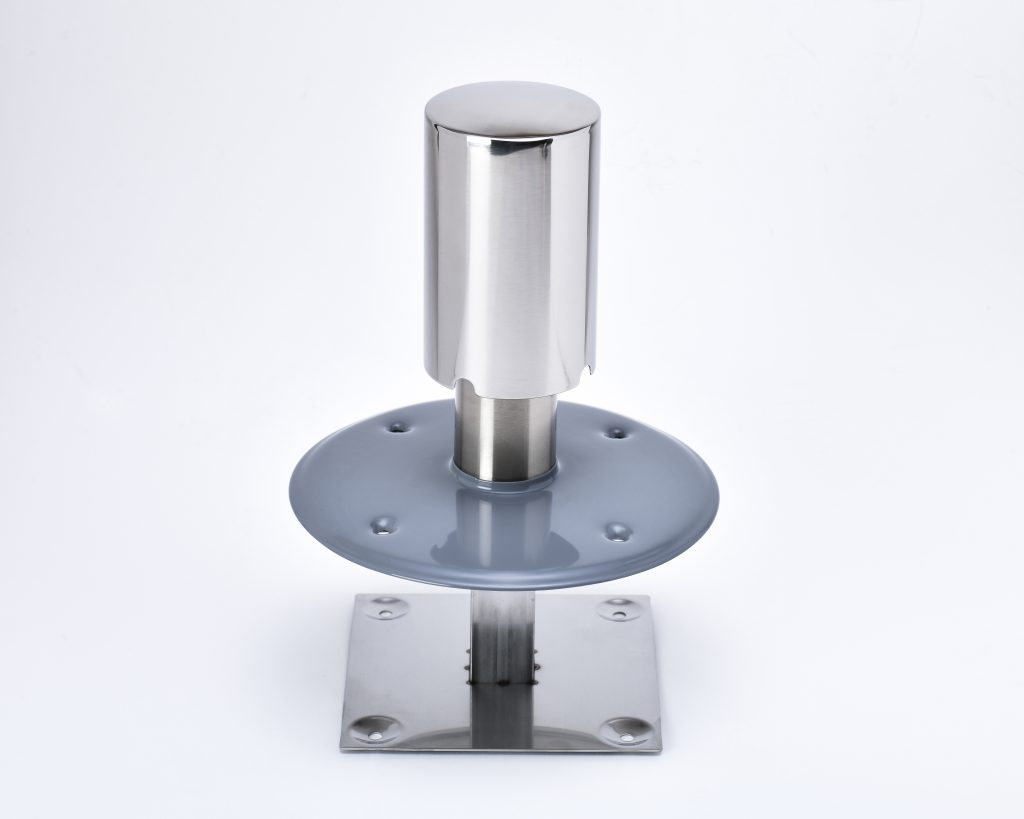

![K・C脱気筒 塩ビシート用コア付](/wordpress/wp-content/uploads/537858ef6609e506c7ce61a418805aa2-1024x819.jpg)
K・C脱気筒 塩ビシート用コア付
K・C鉛改修ドレンN/S
N(ノーマル)タイプとS(砂付)タイプを用意し用途によってお選びいただけます。ツバ部はR形状で防水層を傷つける心配はありません。
ジャバラホースは先端部をVカットすることで既存ドレンに挿入しやすくなっております。
![改修ドレン タテ N](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image4.jpg)
改修ドレン タテ N
![改修ドレン ヨコ N](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image5.jpg)
改修ドレン ヨコ N
![改修ドレン タテ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image6.jpg)
改修ドレン タテ S
![改修ドレン ヨコ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image7.jpg)
改修ドレン ヨコ S
K・C鉛改修ドレンN/S サイズ表
タテ型 | ツバ厚(mm) | A | B | C | D | 開口面積(m㎡) | |
---|---|---|---|---|---|---|---|
ツバ部(mm角) | 鉛内径 | 鉛外径 | 筒長さ | ||||
40 | 用 | 1.5 | 300 | 29 | 35 | 180 | 660 |
50 | 用 | 1.5 | 300 | 39 | 45 | 180 | 1,194 |
60 | 用 | 1.5 | 300 | 49 | 55 | 180 | 1,885 |
70 | 用 | 1.5 | 300 | 59 | 65 | 180 | 2,733 |
80 | 用 | 1.5 | 300 | 63 | 75 | 180 | 3,737 |
90 | 用 | 1.5 | 300 | 79 | 85 | 180 | 4,899 |
100 | 用 | 1.5 | 300 | 89 | 95 | 180 | 6,218 |
110 | 用 | 1.5 | 300 | 99 | 105 | 180 | 7,694 |
120 | 用 | 1.5 | 300 | 109 | 115 | 180 | 9,327 |
130 | 用 | 1.5 | 300 | 119 | 125 | 180 | 11,116 |
140 | 用 | 1.5 | 300 | 129 | 135 | 180 | 13,063 |
ヨコ型 | ツバ厚(mm) | A | B | C | D | 開口面積(m㎡) | |
---|---|---|---|---|---|---|---|
ツバ部(mm角) | 鉛内径 | ホース外径 | ホース有効長さ | ||||
40 | 用 | 1.5 | 300 | 32.0 | 39.8 | 400 | 804 |
50 | 用 | 1.5 | 300 | 38.1 | 45.9 | 400 | 1,140 |
60 | 用 | 1.5 | 300 | 43.7 | 53.5 | 400 | 1,499 |
65 | 用 | 1.5 | 400 | 50.8 | 59.9 | 500 | 2,026 |
70 | 用 | 1.5 | 400 | 55.0 | 65.0 | 500 | 2,375 |
80 | 用 | 1.5 | 400 | 63.5 | 72.6 | 700 | 3,165 |
90 | 用 | 1.5 | 400 | 76.2 | 85.8 | 700 | 4,558 |
100 | 用 | 1.5 | 400 | 89.0 | 98.6 | 700 | 6,218 |
120 | 用 | 1.5 | 500 | 101.6 | 112.0 | 700 | 8,103 |
130 | 用 | 1.5 | 500 | 114.5 | 125.3 | 700 | 10,292 |
140 | 用 | 1.5 | 500 | 127.0 | 137.2 | 700 | 12,661 |

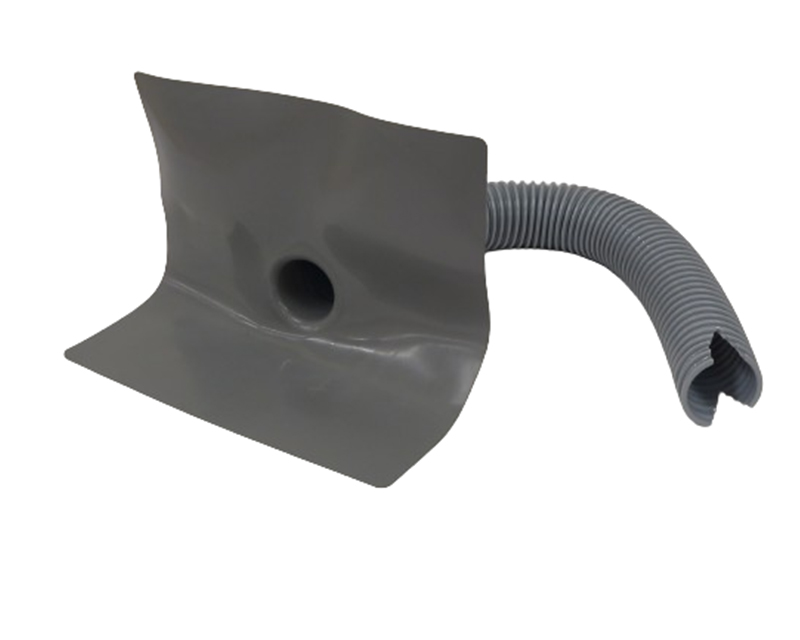

侍改修ドレン(塩ビ製) タテヨコ兼用
塩ビ製のため塩ビシート防水層と溶融着一体化させることが出来ます。タテヨコ兼用で使用出来ます
また商品サイズが豊富で3mホース品もラインアップにございますので現場に合わせた最適な改修ドレンを選択出来ます。

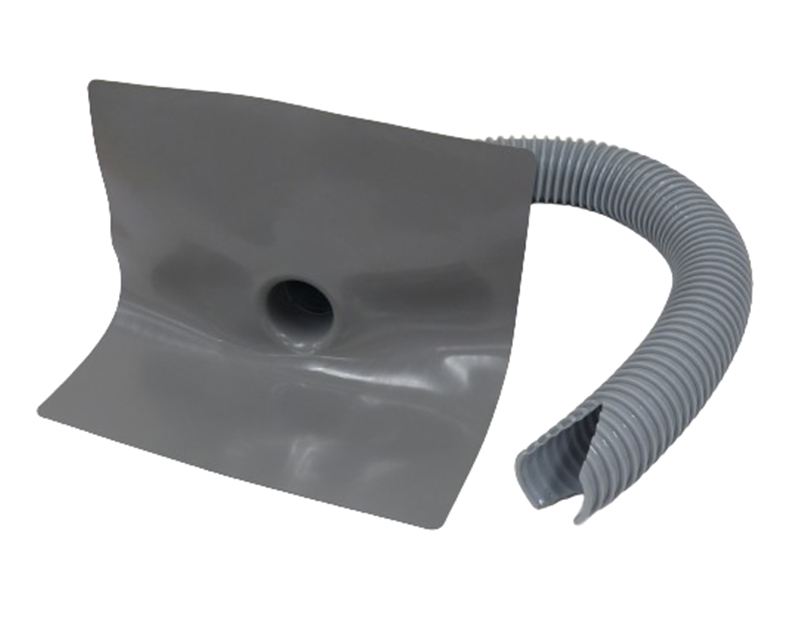

![70cm ホース オモテ](https://www.kc-asuka.co.jp/wordpress/wp-content/uploads/14b349b751a5316e0df15831f8a3c008.jpg)
70cm ホース オモテ

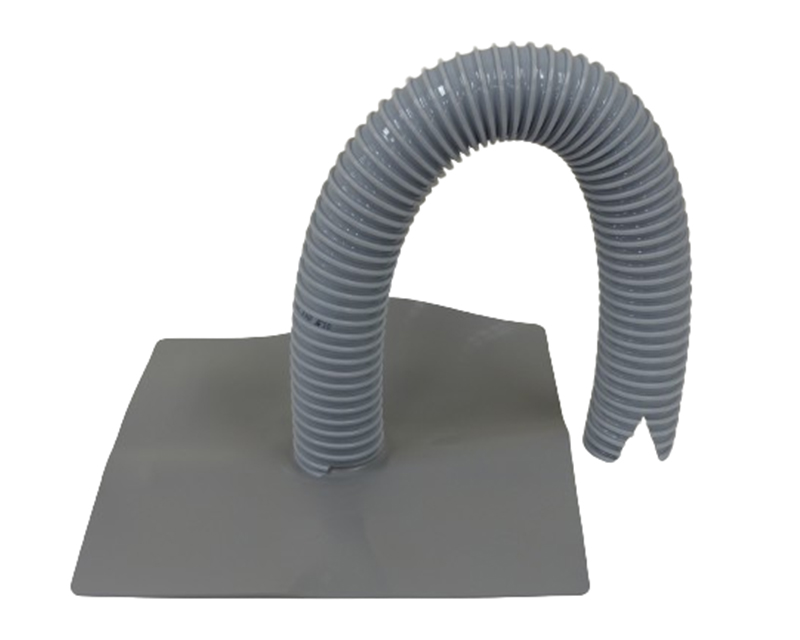

![70cm ホース ウラ](https://www.kc-asuka.co.jp/wordpress/wp-content/uploads/fdb763d81efc8c91b90ce81001685dfe-scaled-e1627436047568.jpg)
70cm ホース ウラ

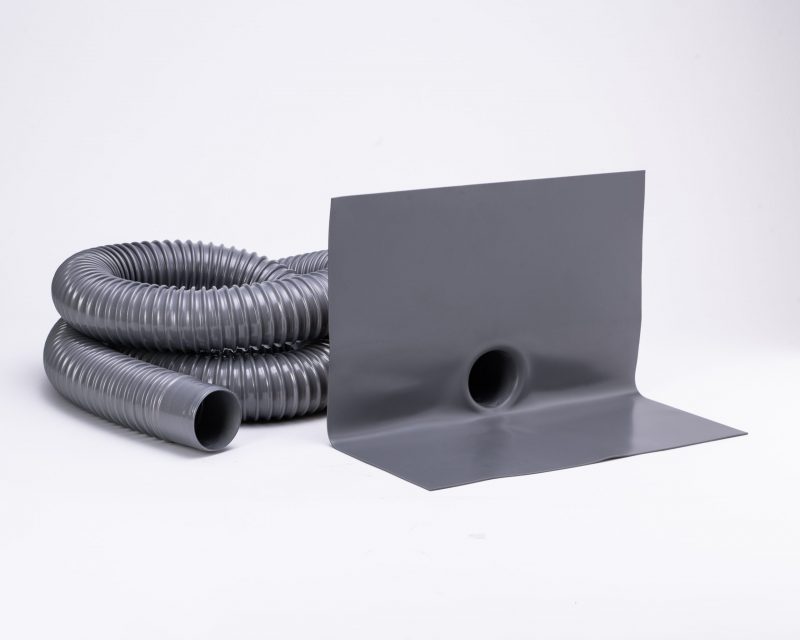

![3m ホース オモテ](https://www.kc-asuka.co.jp/wordpress/wp-content/uploads/b7bdf36db10aef301e1084338914b943-scaled-e1627436034898.jpg)
3m ホース オモテ

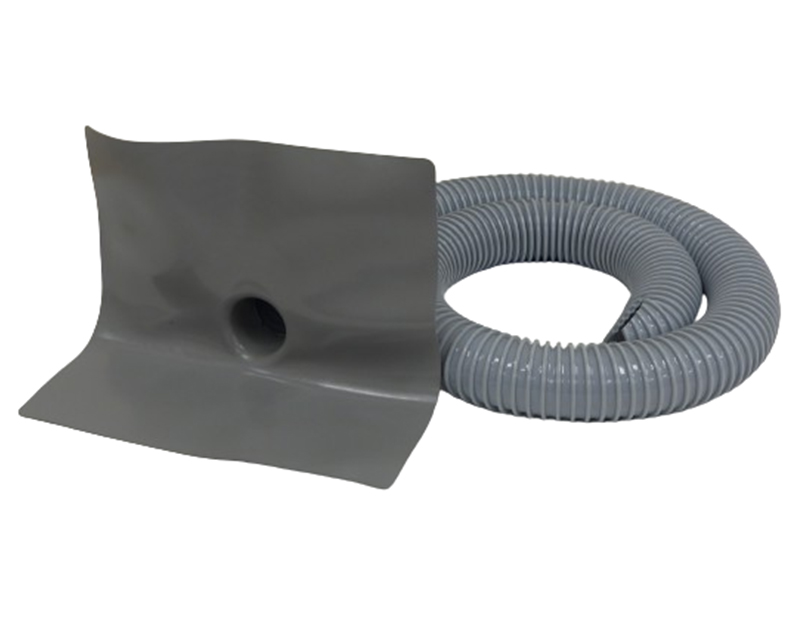

![3m ホース オモテ](https://www.kc-asuka.co.jp/wordpress/wp-content/uploads/94131ac8915c9d786dc98819d119743c-scaled-e1627436020917.jpg)
3m ホース オモテ
侍改修ドレン(塩ビ製) タテヨコ兼用 サイズ表
ヨコ型 | ツバ厚(mm) | ツバ部(mm角) | 内径 | ホース外径 | ホース有効長さ | |
---|---|---|---|---|---|---|
40 | 用 | 1.7 | 400 | 27 | 37 | 700/3000 |
50 | 用 | 1.7 | 400 | 37 | 47 | 700/3000 |
60 | 用 | 1.7 | 400 | 45 | 57 | 700/3000 |
70 | 用 | 1.7 | 400 | 55 | 67 | 700/3000 |
80 | 用 | 1.7 | 400 | 65 | 77 | 700/3000 |
90 | 用 | 1.7 | 400 | 73 | 85 | 700/3000 |
100 | 用 | 1.7 | 400 | 84 | 96 | 700/3000 |
120 | 用 | 1.7 | 400 | 104 | 116 | 700/3000 |
130 | 用 | 1.7 | 400 | 114 | 126 | 700/3000 |
140 | 用 | 1.7 | 400 | 123 | 136 | 700/3000 |
K・C鉛改修ストレーナ

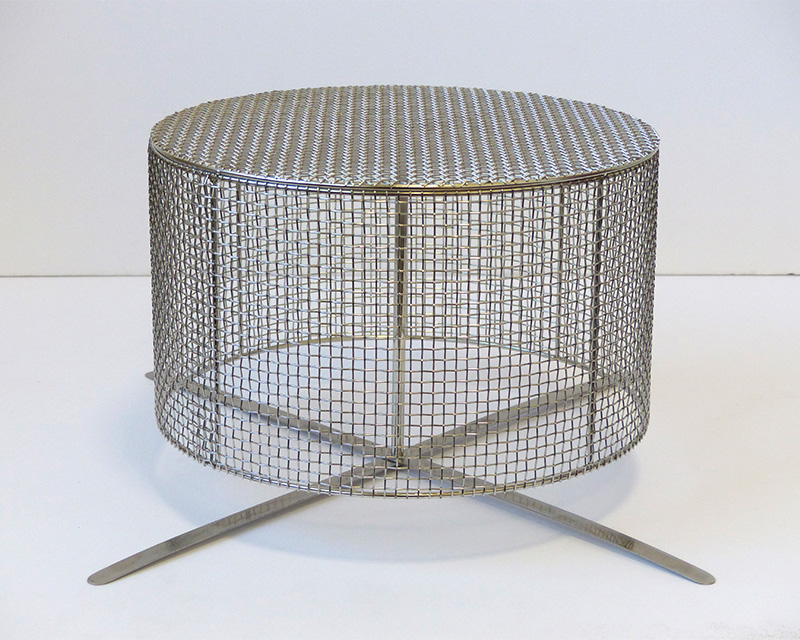

![改修ストレーナ タテ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image8.jpg)
![改修ストレーナ タテ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image9.jpg)
改修ストレーナ タテ S
![改修ストレーナ タテ M](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image10.jpg)
![改修ストレーナ タテ M](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image11.jpg)
改修ストレーナ タテ M
![改修ストレーナ タテ L](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image12.jpg)
![改修ストレーナ タテ L](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image13.jpg)
改修ストレーナ タテ L

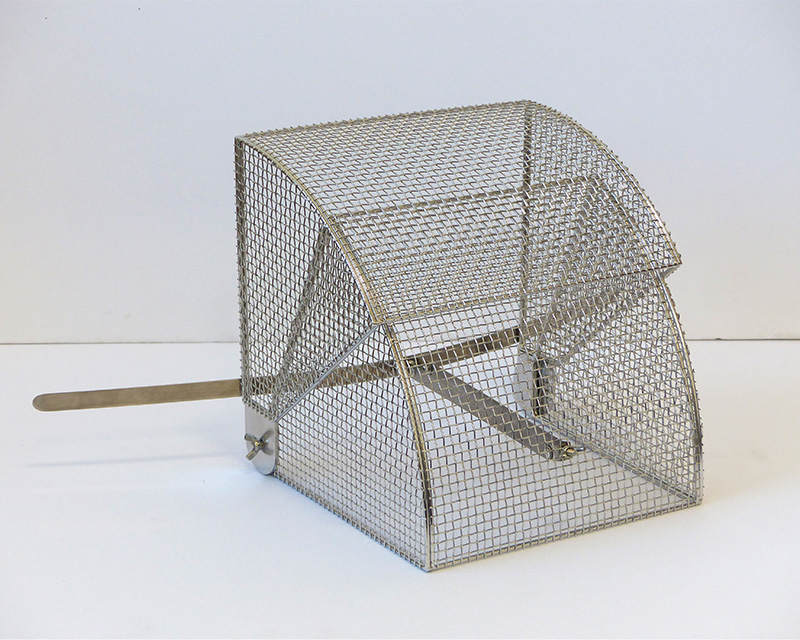

![改修ストレーナ ヨコ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image14.jpg)
![改修ストレーナ ヨコ S](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image15.jpg)
改修ストレーナ ヨコ S
![改修ストレーナ ヨコ M](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image16.jpg)
改修ストレーナ ヨコ M
![改修ストレーナ ヨコ L](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image17.jpg)
![改修ストレーナ ヨコ L](/wordpress/wp-content/themes/kc-asuka/asset/img/page/product/kcdrain-dakkito/image18.jpg)
改修ストレーナ ヨコ L

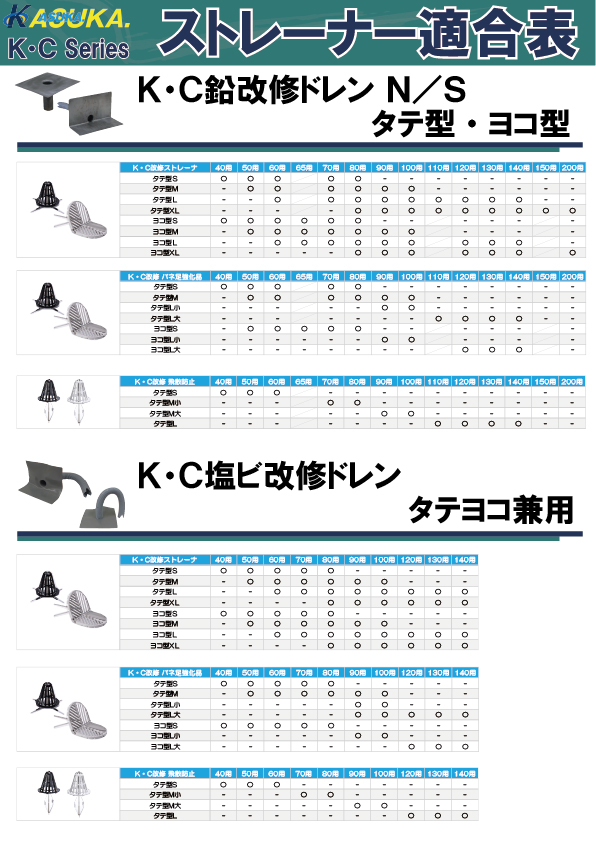

K・C鉛改修ストレーナ サイズ表
K・C改修 ストレーナ |
40用 | 50用 | 60用 | 65用 | 70用 | 80用 | 90用 | 100用 | 110用 | 120用 | 130用 | 140用 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
タテ型S | 〇 | 〇 | 〇 | 〇 | 〇 | – | – | – | – | – | – | |
タテ型M | – | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | – | – | – | – | |
タテ型L | – | – | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
ヨコ型S | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | – | – | – | – | – | |
ヨコ型M | – | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | – | – | – | |
ヨコ型L | – | – | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
